端口聚合,英文简称EtherChannel(以太通道)是由Cisco研发的,应用于交换机之间的多链路捆绑技术。它的基本原理是:
将两个设备间多条物理链路捆绑在一起组成一条逻辑链路,从而达到带宽倍增的目的(这条逻辑链路带宽相当于物理链路带宽之和)。
除了增加带宽外,端口聚合还可以在多条链路上均衡分配流量,起到负载分担的作用;当一条或多条链路故障时,只要还有链路正常,流量将转移到其它的链路上,整个过程在几毫秒内完成,从而起到冗余的作用,增强了网络的稳定性和安全性。
两台交换机之间是否形成EtherChannel也可以用协议自动协商。目前有两个协商协议:PAgP和LACP,PAgP(端口汇聚协议 Port Aggregation Protocol)是Cisco私有的协议,而LACP(链路汇聚控制协议 Link Aggregation Control Protocol)是基于IEEE 802.3ad的国际标准,是一种实现链路动态聚合的协议。
范例:

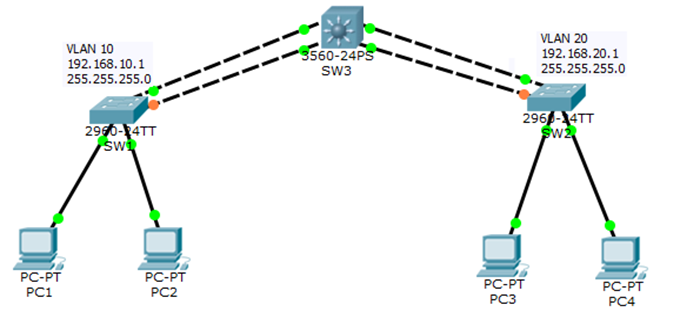

两台Cisco思科交换 2960,一台Cisco思科交换机3560
·思科3560交换机SW3配置思路:
1、配置两个VLAN, VLAN 10分配给SW1交换机,VLAN 20分配给SW2交换机
2、VLAN 10 配置IP地址 192.168.10.1 255.255.255.0
VLAN 20 配置IP地址:192.168.20.1 255.255.255.0
3、开启HDCP功能及路由功能
4、Fa0/23-24端口分配给SW1交换机做端口聚合,Fa0/21-22端口分配给SW2交换机做端口聚合
·思科2960 交换机 SW1配置思路:
1、创建VLAN 10,并把fa0/1-2端口分配给VLAN 10
2、Fa0/23-24端口与上级交换机端口Fa0/23-24对应端口聚合
·思科2960 交换机 SW2配置思路:
1、创建VLAN 20,并把fa0/1-2端口分配给VLAN 20
2、Fa0/23-24端口与上级交换机端口Fa0/21-22对应端口聚合
测试:PC1电脑和PC2电脑分别设置共享文件,PC3电脑复制PC1电脑共享文件,PC4电脑复制PC2电脑共享文件,在同时复制过程中,可以查看复制的速度就可以看得出效果。
思科3560交换机SW3端口聚合配置:
#创建虚拟通道 channel-group 1,2
Switch(config)#interface port-channel 1
Switch(config)#interface port-channel 2
#全局模式下进入Fa0/23-24端口
Switch(config)#interface range fastEthernet 0/23-24
#端口23-24加入到虚拟通道 channel-group 1 设置模式为desirable
Switch(config-if-range)#channel-group 1 mode desirable
#描述channel-group 1虚拟通道从SW3连接SW1
Switch(config-if-range)#description SW3-SW1
#强制虚拟通道 channel-group 1使用dot1q封装数据包
Switch(config-if-range)#switchport trunk encapsulation dot1q
#设置为trunk允许多个VLAN通过
Switch(config-if-range)#switchport mode trunk
#激活端口
Switch(config-if-range)#no shutdown
------------------------------------------------
#全局模式下进入Fa0/21-22端口
Switch(config)#interface range fastEthernet 0/21-22
#21-22端口加入虚拟通道 channel-group 2 并设置模式为desirable
Switch(config-if-range)#channel-group 2 mode desirable
#描述channel-group 2虚拟通道从SW3连接SW2
Switch(config-if-range)#description SW3-SW2
#强制虚拟通道 channel-group 2使用dot1q封装数据包
Switch(config-if-range)#switchport trunk encapsulation dot1q
#设置为trunk允许多个VLAN通过
Switch(config-if-range)#switchport mode trunk
#激活端口
Switch(config-if-range)#no shutdown
标注:dot1q是802.1q标准,是vlan的一种封装方式,各类交换和路由使用的vlan通用协议模式。
常见聚合命令:
Switch(config-if-range)#channel-group 1 mode ?
//通过此命令在交换机查看端口聚合可以使用的协议
Switch#show etherchannel summary
//查看端口聚合信息,正常情况Port-channel显示是SU
Switch#show etherchannel port-channel
//查看虚拟通道包含的接口
Switch#show etherchannel load-balance
//查看通道接口状况
