文章简要介绍了虚拟路由冗余协议VRRP（Virtual Router Redundancy protocol）和热备份路由器协议 HSRP（Hot Standby Router Protocol ）的相关知识：

一、概述

1.1  产生背景

随着Internet的发展，人们对网络可靠性的要求越来越高。特别是对于终端用户来说，能够实时与网络其他部分保持联系是非常重要的。一般来说，主机通过设置默认网关来与外部网络联系，如下图所示：

主机将发送给外部网络的报文发送给网关，由网关传递给外部网络，从而实现主机与外部网络的通信。正常的情况下，主机可以完全信赖网关的工作，但是当网关坏掉时，主机与外部的通信就会中断。要解决网络中断的问题，可以依靠再添加网关的方式解决，不过由于大多数主机只允许配置一个默认网关，此时需要网络管理员进行手工干预网络配置，才能使得主机使用新的网关进行通信；有时，人们运用动态路由协议的方法来解决网络出现故障这一问题，如运行RIP、OSPF等，或者使用IRDP。然而，这些协议由于配置过于复杂，或者安全性能不好等原因都不能满足用户的需求。

为了更好地解决网络中断的问题，网络开发者提出了VRRP，它既不需要改变组网情况，也不需要在主机上做任何配置，只需要在相关路由器上配置极少的几条命令，就能实现下一跳网关的备份，并且不会给主机带来任何负担。和其他方法比较起来，VRRP更加能够满足用户的需求。

1.2  技术优点

VRRP是一种容错协议，它保证当主机的下一跳路由器出现故障时，由另一台路由器来代替出现故障的路由器进行工作，从而保持网络通信的连续性和可靠性。

二、VRRP协议介绍

2.1 相关术语

虚拟路由器：由一个Master路由器和多个Backup路由器组成。主机将虚拟路由器当作默认网关。

VRID：虚拟路由器的标识。有相同VRID的一组路由器构成一个虚拟路由器。

Master路由器：虚拟路由器中承担报文转发任务的路由器。

Backup路由器：Master路由器出现故障时，能够代替Master路由器工作的路由器。

虚拟IP地址：虚拟路由器的IP地址。一个虚拟路由器可以拥有一个或多个IP地址。

IP地址拥有者：接口IP地址与虚拟IP地址相同的路由器被称为IP地址拥有者。

虚拟MAC地址：一个虚拟路由器拥有一个虚拟MAC地址。虚拟MAC地址的格式为00-00-5E-00-01-{VRID}。通常情况下，虚拟路由器回应ARP请求使用的是虚拟MAC地址，只有虚拟路由器做特殊配置的时候，才回应接口的真实MAC地址。

优先级：VRRP根据优先级来确定虚拟路由器中每台路由器的地位。

非抢占方式：如果Backup路由器工作在非抢占方式下，则只要Master路由器没有出现故障，Backup路由器即使随后被配置了更高的优先级也不会成为Master路由器。

抢占方式：如果Backup路由器工作在抢占方式下，当它收到VRRP报文后，会将自己的优先级与通告报文中的优先级进行比较。如果自己的优先级比当前的Master路由器的优先级高，就会主动抢占成为Master路由器；否则，将保持Backup状态。

2.2  虚拟路由器简介

VRRP将局域网内的一组路由器划分在一起，形成一个VRRP备份组，它在功能上相当于一台虚拟路由器，使用虚拟路由器号进行标识。以下使用虚拟路由器代替VRRP备份组进行描述。

虚拟路由器有自己的虚拟IP地址和虚拟MAC地址，它的外在表现形式和实际的物理路由器完全一样。局域网内的主机将虚拟路由器的IP地址设置为默认网关，通过虚拟路由器与外部网络进行通信。

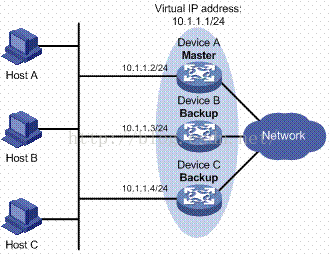

虚拟路由器是工作在实际的物理路由器之上的。它由多个实际的路由器组成，包括一个Master路由器和多个Backup路由器。Master路由器正常工作时，局域网内的主机通过Master与外界通信。当Master路由器出现故障时，Backup路由器中的一台设备将成为新的Master路由器，接替转发报文的工作，如下图所示。

2.3  VRRP工作过程

VRRP的工作过程为：

(1)虚拟路由器中的路由器根据优先级选举出Master。Master路由器通过发送免费ARP报文，将自己的虚拟MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务；

(2)Master路由器周期性发送VRRP报文，以公布其配置信息（优先级等）和工作状况；

(3)如果Master路由器出现故障，虚拟路由器中的Backup路由器将根据优先级重新选举新的Master；

(4)虚拟路由器状态切换时，Master路由器由一台设备切换为另外一台设备，新的Master路由器只是简单地发送一个携带虚拟路由器的MAC地址和虚拟IP地址信息的免费ARP报文，这样就可以更新与它连接的主机或设备中的ARP相关信息。网络中的主机感知不到Master路由器已经切换为另外一台设备。

(5)Backup路由器的优先级高于Master路由器时，由Backup路由器的工作方式（抢占方式和非抢占方式）决定是否重新选举Master。

由此可见，为了保证Master路由器和Backup路由器能够协调工作，VRRP需要实现以下功能：

Master路由器的选举；

Master路由器状态的通告；

同时，为了提高安全性，VRRP还提供了认证功能；

三、HSRP(Hot Standby Router Protocol 热备份路由器协议)是Cisco的专有协议。HSRP把多台路由器组成一个“热备份组”，形成一个虚拟路由器。这个组内只有一个路由器是Active(活动)的，并由它来转发数据包，如果活动路由器发生了故障，备份路由器将成为活动路由器。从网络内的主机来看，网关并没有改变。

四、两类路由器协议关键配置命令

4.1 VRRP关键几条配置命令：

R1(config-if)#vrrp1 ip 192.168.1.254
//将接口加入组1，虚拟ip为192.168.1.254

R1(config-if)#vrrp1 priority 120
//设置该接口在组1中的优先级

R1(config-if)#vrrp1 preempt
//开启抢占功能，默认开启

4.2 另外，HSRP配置和VRRP基本一样：

R1(config-if)#standby 1 ip 192.168.1.254
//启用HSRP功能，创建standby组1，并设置虚拟网关IP地址

R1(config-if)#standby priority 120
//设置HSRP的优先级，该值大的会抢占成Active路由器，默认为100

R1(config-if)#standby 1 preempt
//设置允许在该路由器优先级是最高时抢占为活动路由器

R1(config-if)#standby 1 timers 3 10
//设置Hellotime为3秒，Holdtime为10秒，默认即为该值

R1(config-if)#standby 1 authentication md5 key-string cisco
//配置认证密码

R1(config-if)#standby 1 track s0/0 30
//配置端口跟踪
