适用场景说明
当无线网络中的AP数量众多，而且需要统一管理和配置。
优点：通过AC（AP控制器）统一配置和管理AP。包括配置下发、升级、重启等
缺点：需要增加网络设备AC，增加有线网络的配置，不同厂商设备不兼容
一、组网要求
AP直连AC或AP连接傻瓜交换机再连接AC
该方案一般用在测试环境

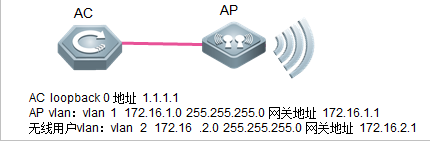

二、拓扑图
三、配置要点：
1、确认AC无线交换机和AP是同一个软件版本，使用Ruijie>show verison 查看
2、确认AP是工作在廋模式下，使用Ruijie>show ap-mode 验证，显示fit是廋模式。如果显示fat模式那么需要以下命令进行更改：
Ruijie>enable ------>进入特权模式
Ruijie#configure terminal ------>进入全局配置模式
Ruijie(config)#ap-mode fit ------>修改成廋模式
Ruijie(config)#end ------>退出到特权模式
Ruijie#write ------>确认配置正确，保存配置
四、配置步骤：
1、VlAN配置，创建用户vlan，ap vlan和互联vlan
Ruijie>enable ------>进入特权模式
Ruijie#configure terminal ------>进入全局配置模式
Ruijie(config)#vlan 1 ------>ap的vlan
Ruijie(config-vlan)#vlan 2 ------>用户的vlan
2、配置AP 、无线用户网关和loopback 0地址
Ruijie(config)#interface vlan 1 ------>ap的网关
Ruijie(config-int-vlan)#ip address 172.16.1.1 255.255.255.0
Ruijie(config-int-vlan)#interface vlan 2 ------>用户的SVI接口（必须配置）。
Ruijie(config-int-vlan)#ip address 172.16.2.1 255.255.255.0
Ruijie(config-int-vlan)#interface loopback 0
Ruijie(config-int-loopback)#ip address 1.1.1.1 255.255.255.0 ------->必须是loopback 0，用于ap需找ac的地址，DHCP中的option138字段
Ruijie(config-int-loopback)#exit
3、配置无线信号
Wlan-config配置，创建SSID
Ruijie(config)#wlan-config 2 Ruijie ------->配置wlan-config ，id是2，SSID（无线信号）是Ruijie
Ruijie(config-wlan)#enable-broad-ssid ------->允许广播SSID
Ruijie(config-wlan)#exit
ap-group配置，关联wlan-config和用户vlan
Ruijie(config)#ap-group Ruijie_group
Ruijie(config-ap-group)#interface-mapping 2 2 ------->把wlan-config 2和vlan 2进行关联
Ruijie(config-ap-group)#exit
把AC上的配置分配到AP上
Ruijie(config)#ap-config xxx ------->把ap组的配置关联到ap上（XXX为某个ap的名称时，那么表示只在该ap下应用ap-group；XXX为all时，表示应用在所有AP上，默认调用ap-group default，不能修改）
Ruijie(config-ap-config)#ap-group Ruijie_group
注意：ap-group Ruijie_group要配置正确，否则会出现无线用户搜索不到ssid
Ruijie(config-ap-group)#exit
4、配置AC连接AP的接口所属vlan
Ruijie(config-int-loopback)#interface GigabitEthernet 0/1
Ruijie(config-int-GigabitEthernet 0/1)#switchport access vlan 1 ------->与AP相连的接口，把接口划到AP的vlan中
5、配置AP的DCHP
Ruijie(config)#service dhcp ------->开启DHCP服务
Ruijie(config)#ip dhcp pool ap_ruijie ------->创建DHCP地址池，名称是ap_ruijie
Ruijie(config-dhcp)#option 138 ip 1.1.1.1 ------->配置option字段，指定AC的地址，即AC的loopback 0地址
Ruijie(config-dhcp)#network 172.16.1.0 255.255.255.0 ------->分配给ap的地址
Ruijie(config-dhcp)#default-route 172.16.1.1 ------->分配给ap的网关地址
Ruijie(config-dhcp)#exit
注意：AP的DHCP中的option字段和网段、网关要配置正确，否则会出现AP获取不到DHCP信息导致无法建立隧道
6、配置无线用户的DHCP
Ruijie(config)#ip dhcp pool user_ruijie ------->配置DHCP地址池，名称是user_ruijie
Ruijie(config-dhcp)#network 172.16.2.0 255.255.255.0 ------->分配给无线用户的地址
Ruijie(config-dhcp)#default-route 172.16.2.1 ------->分给无线用户的网关
Ruijie(config-dhcp)#dns-server 8.8.8.8 ------->分配给无线用户的dns
Ruijie(config-dhcp)#exit
7、保存配置
Ruijie(config)#exit ------>退出到特权模式
Ruijie#write ------>确认配置正确，保存配置
五、验证命令：
1)使用无线客户端连接无线.
2)在无线交换机上使用以下命令查看AP的配置：
Ruijie#sho ap-config summary 查看AP配置汇总
Ruijie#sho ap-config running-config 查看AP详细配置
3)查看关联到无线的无线客户端
Ruijie#show ac-config client summary by-ap-name
(V10.4(1T10)以后版本的命令是 show ac-config client by-ap-name)
注意：早期AP版本与部分网卡存在兼容性问题，升级到最新稳定版本。
