Access接口、Trunk接口、Hybrid接口对收发数据帧的处理流程
来源:support.huawei.com 编辑:xjh 2017-11-04
下面分别介绍Access接口、Trunk接口、Hybrid接口对收发数据帧的处理过程,文章出现VID 和PVID专有术语,二者概念及区别详见详解vid 和pvid的区别。

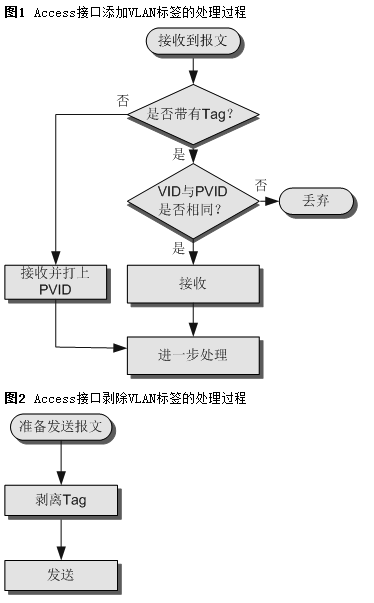

Access接口添加和剥除VLAN标签的处理如图1和图2所示。

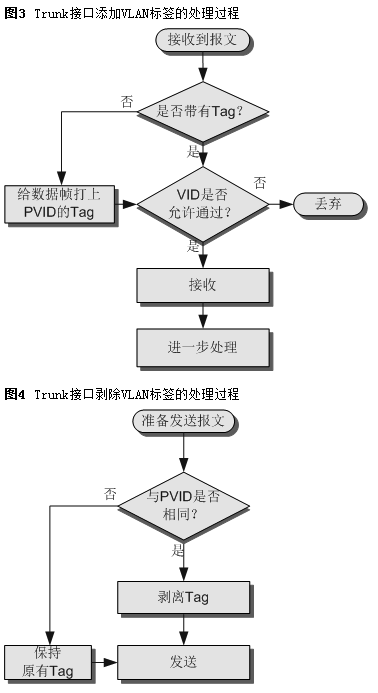

Trunk接口添加和剥除VLAN标签的处理如图3和图4所示。

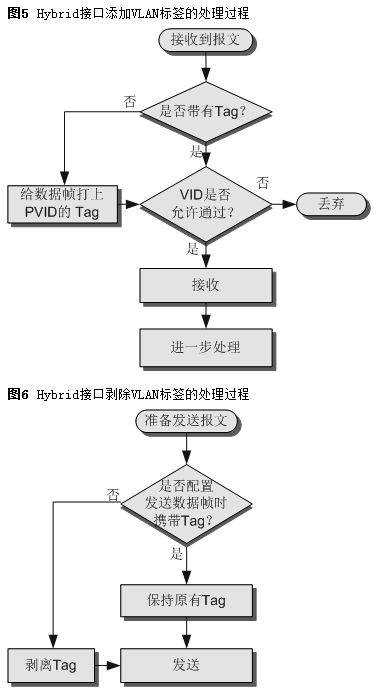

Hybrid接口添加和剥除VLAN标签的处理如图5和图6所示。
