文章给出用CISCO packet tracer模拟三层交换机连路由器的实例,并分享出实验配置的pkt文件,打开后即可进行模拟实验。

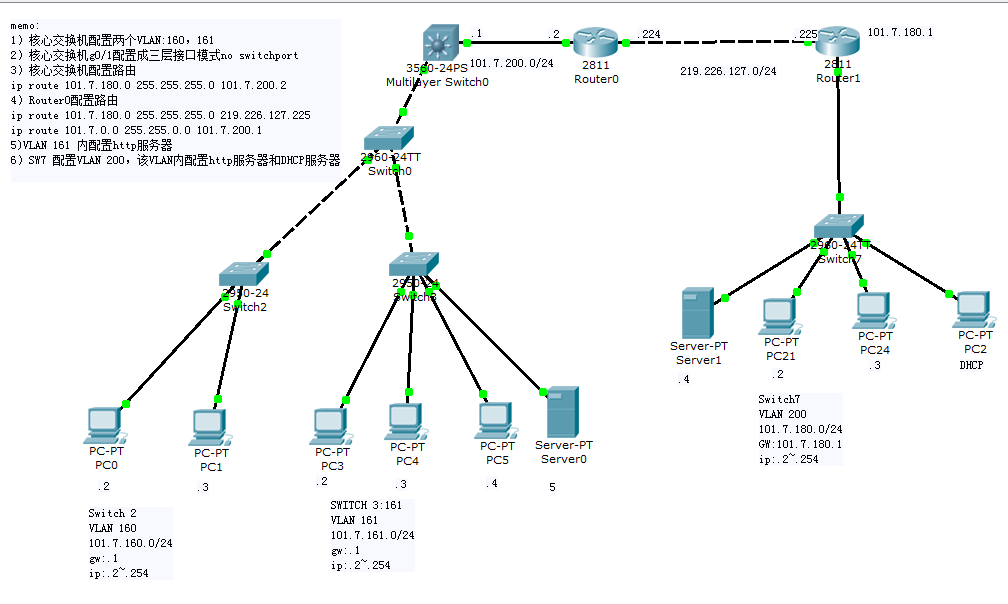

问题:三层交换机有几个VLAN都要上外网,交换机和路由器相连,可以访问外网。
附件:
lab_vlan_3layer_router_pkt.rar
layer_3_router_cfg.txt
步骤:
1)开启VLAN子接口,配置VLAN网关,这样就能完成VLAN之间的通讯了。
三层交换机,开启VLAN子接口,配置VLAN网关,详见
http://www.itale.cn/archives/2016/1/20160108085907.html
2)三层交换机中与路由器连接的接口配置成三层接口模式no switchport,配置IP地址与路由器同网段相连。
Switch>enable
Switch#configure terminal
Switch(config)#interface GigabitEthernet0/1
Switch(config-if)#no switchport
Switch(config-if)#ip add 101.7.200.1 255.255.255.0
Switch(config-if)#exit
3)配置缺省路由,三层交换机需要配置去往外网的路由,路由器需要同时配置去往外网的缺省路由和去往内网的静态路由。
三层交换机路由:
Switch>enable
Switch#configure terminal
Switch(config)#ip route 101.7.180.0 255.255.255.0 101.7.200.2
Switch(config)#
配置路由器0的接口f0/0,f0/1地址:
Router#configure terminal
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 101.7.200.2 255.255.255.0
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 219.226.127.224 255.255.255.0
Router(config-if)#exit
配置路由器0的路由:
Router(config)#
Router(config)#ip route 101.7.180.0 255.255.255.0 219.226.127.225
Router(config)#
Router(config)#ip route 101.7.0.0 255.255.0.0 101.7.200.1

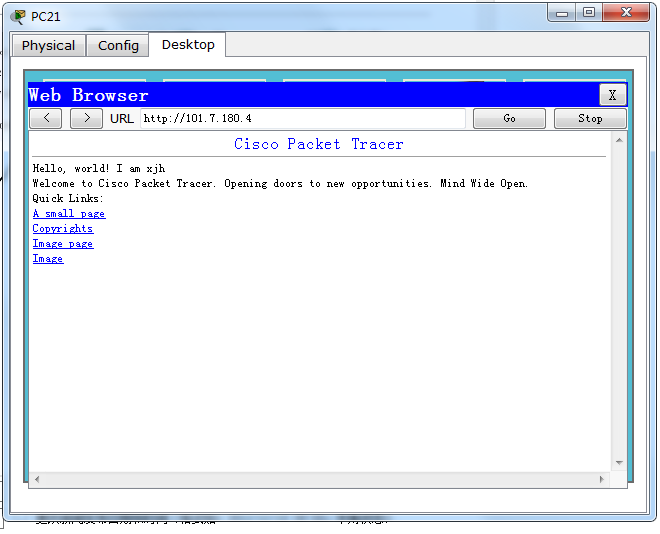

4)添加http服务器,两边测试。
http://101.7.180.4
http://101.7.161.5
