EX4200启动五个路由实例实现两个Area互连
来源:xjh 编辑:xjh 2015-03-12
设备:Juniper EX4200
路由实例:new_instance,new_instance1-4
文章给出EX4200启动五个路由实例实现两个Area网络互连,使用OSPF动态路由方式,可下载配置文件。
配置要点:
1)五个实例的ge接口都配置如图所示的ip地址
2)new_instance,new_instance1-2三个实例的ge接口都划拨到area 0.0.0.0主干域中,new_instance2-4三个实例的ge接口都划拨到area 0.0.0.1域,new_instance2的ge-0/0/4,6,8接口划入主干域,ge-0/0/1,3接口划入0.0.0.1域。
3)每个实例都配置ospf协议而替代静态路由方式

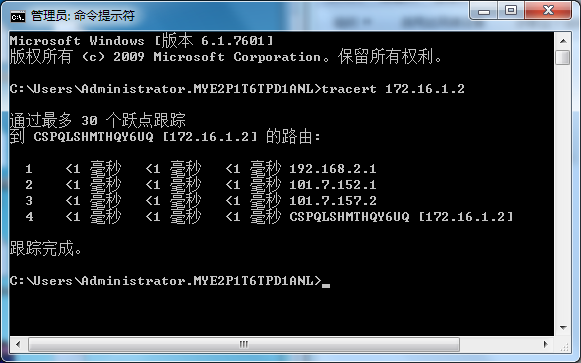

PC1 in Area 0.0.0.1 to PC2 in Area 0.0.0.0
192.168.2.2--->172.16.1.2

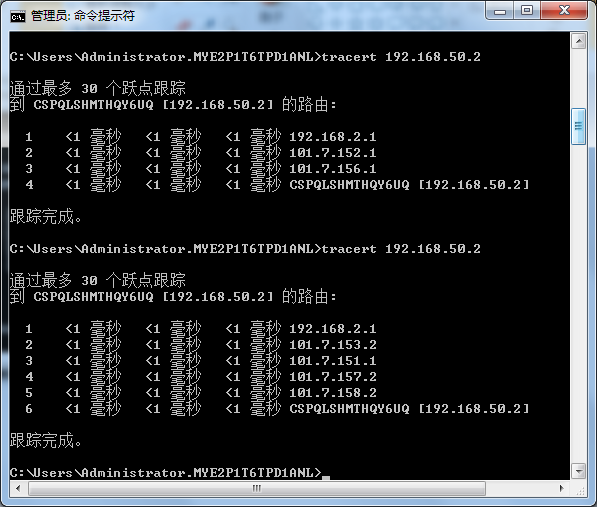

A:192.168.2.2--->192.168.50.2(最佳路径,跨越三个路由器)
B:192.168.2.2--->192.168.50.2(disable ge-0/0/3,ge-0/0/4,跨越五个路由器)
B:192.168.2.2--->192.168.50.2(disable ge-0/0/3,ge-0/0/4,跨越五个路由器)
two_area_route.txt
two_area_route_set.txt
