光纤传输信号的原理是利用了光从光密介质进入光疏介质从而发生了全反射。光纤从内部可传导光波的不同,分为单模(传导长波长的激光)和多模(传导短波长的激光)两种。单模光缆的连接距离可达10公里,多模光缆的连接距离要短的多,是300米或500米。
光纤接口类型很多,在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下:
“/”前面部分表示尾纤的连接器型号
“SC”(smart card)接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。传输设备侧光接口一般用SC接头,SC接口为1GB接口(路由器、交换机上用的多)。
“LC”(LC=Lucent Connector)接头与SC接头形状相似,较SC接头小一些,体形小一些,LC接口为2GB接口。
“FC”是Ferrule Connector的缩写,接头是金属接头,圆型带螺纹,其外部加强方式是采用金属套,紧固方式为螺丝扣。一般在ODF侧采用,金属接头的可插拔次数比塑料要多(配线架上用的最多)。
“ST” 卡接式圆型
连接器的品种信号较多,除了上面介绍的几种外,还有MTRJ、ST、MU等。
“/”后面表明光纤接头截面工艺,即研磨方式。
“PC” 微球面研磨抛光,其接头截面是平的,在电信运营商的设备中应用得最为广泛。
“APC” 呈8度角并做微球面研磨抛光
“UPC”的衰耗比“PC”要小,一般用于有特殊需求的设备,一些国外厂家ODF架内部跳纤用的就是FC/UPC,主要是为提高ODF设备自身的指标。
光纤模块:一般都支持热插拔
GBIC:Giga Bit rate Interface Converter,使用的光纤接口多为SC或ST型
SFP:小型封装miniGBIC,使用的光纤为LC型
使用的光纤:
单模:SM,波长1310,单模长距LH 波长1310,1550
多模:MM 波长850,1300
SX/LH表示可以使用单模或多模光纤
单模光纤的内芯纤径小于多模光纤。
多模光纤的中心高折射率玻璃芯直径有两种型号:62.5μm和50μm。
单模光纤的中心高折射率玻璃芯直径有三种型号:8μm、9μm和10μm。
其中,9/125μm指光纤的纤核为9μm,包层为125μm,9/125μm是单模光纤的一个重要的特征,50/125μm指指光纤的纤核为50μm,包层为125μm,50/125μm是多模光纤的一个重要的特征。以一根头发丝的平均直径为90μm作比较,单模光纤的直经是头发丝直径的十分之一。
相同条件下,纤径越小衰减越小,可传输距离越远。即单模传输距离远,单模价格比较高;多模近距离传输可以,多模传输带宽大而且价格便宜。

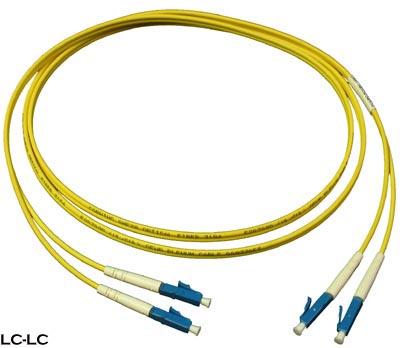

上面这个图是LC到LC的,LC就是交换机、路由器常用的SFP,mini GBIC所插的线头。

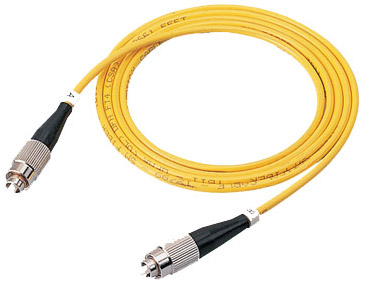

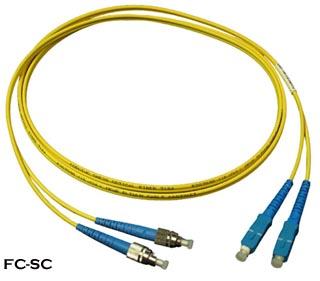

FC:金属接头,圆型带螺纹

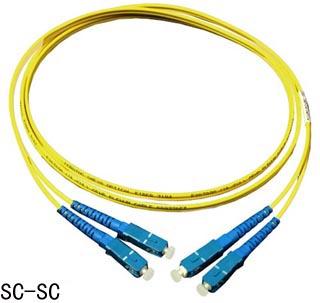

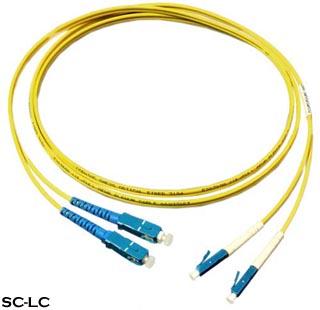

SC:标准方型接头,GBIC光纤模块使用
ST:卡接方式圆型接头
