网桥的基本工作原理
网桥(bridge)是数据链路层互联的设备,在网络互联中它起到数据接收、地址过滤与数据转发的作用,用来实现多个网络系统之间的数据交换。
网桥的基本特征
1.网桥在数据链路层上实现局域网互连;

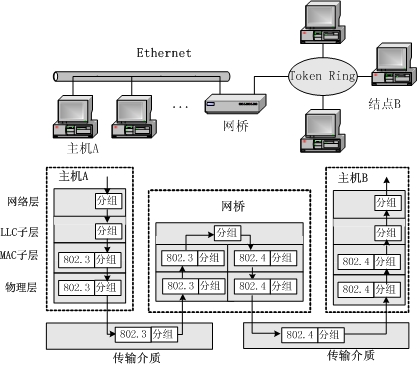

2.网桥能够互连两个采用不同数据链路层协议、不同传输介质与不同传输速率的网络;
3.网桥以接收、存储、地址过滤与转发的方式实现互连的网络之间的通信;
4.网桥需要互连的网络在数据链路层以上采用相同的协议;
5.网桥可以分隔两个网络之间的广播通信量,有利于改善互连网络的性能与安全性。
网桥的工作过程

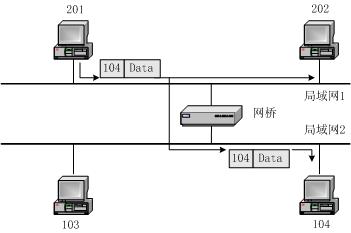

网桥最常见的用法是用于连接两个局域网,下图给出了两个局域网通过网桥互联的工作原理。
网桥的基本分类
网桥按照其路由表的建立方法分为两类
--透明网桥(transparent bridge)
--源路选网桥(source routing bridge)

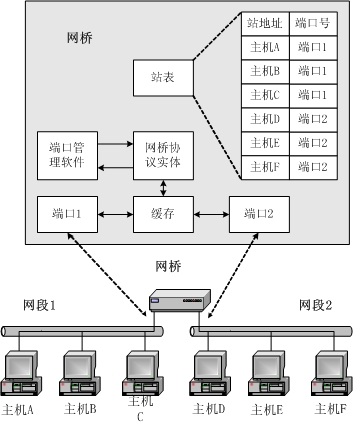

透明网桥的主要特点
透明网桥由各个网桥自己来决定路由选择,局域网上的各结点不负责路由选择,网桥对于互连局域网的各结点来说是“透明”的;
透明网桥一般用在两个使用同样的MAC层协议的网段之间的互连。例如连接两个Ethernet网段,或两个令牌环网;
透明网桥的最大优点是容易安装,是一种即插即用设备。
源路选网桥的主要特点
源路选网桥由发送帧的源结点负责路由选择;
源路由网桥假定假定每个结点在发送帧时,都已经清楚地知道发往各个目的结点的路由,因而在发送帧时将详细的路由信息放在帧的首部中;
为了发现适合的路由,源结点以广播方式向目的结点发送一个用于探测的发现帧;
发现帧将在整个通过网桥互连的局域网中沿着所有可能的路由传送;
当这些发现帧到达目的结点时,就沿着各自的路由返回源结点;
源结点在得到这些路由信息之后,从所有可能的路由中选择出一个最佳路由。
网桥与广播风暴

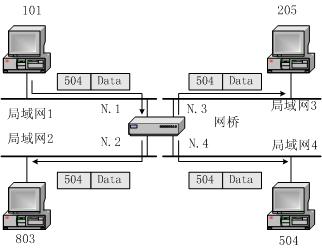

网桥“盲目地”广播会使网络无用的通信量剧增,造成“广播风暴”,如下图所示:
多端口网桥与二层交换机
网桥与交换机都是工作在数据链路层,交换机可以认为是一个多端口的网桥;
交换机工作在数据链路层,完成帧的转发;
交换机采用基于硬件的转发机制,其交换时延可以减少到μs量级;
由于交换机完成帧一级的交换,它是工作在数据链路层,因此也叫做第二层交换机。
